Item 153黄铜球阀
宏 球阀
小类 其他黄铜球阀

装配“L”形球体的3通道全通径螺纹接口球阀

配置 动力
申请详细信息
打印页面
  • 特性
  • 特性
  • 物料
  • 图表和起动扭矩
  • 规格
  • 文档

常规参数：
• 设计用于中等压力的非腐蚀性流体，而且阀门仅用作导流器。由于需要与中央套筒连接，因此不得关闭入口通道，具体参见图表。
• 使用温度：-20℃~+120℃
• 使用压力：最高16bar，具体请参见图表
• 截止流体：空气、水、天然气、石油和石化产品。
• ISO 7/1标准螺纹头
• 适用于ISO 5211执行器的装配法兰

选装特殊配置：
• 其他应用领域敬请咨询我司的销售部门。

认证：
• 符合欧盟《2014/68/UE》加压装置条例
• 可选装符合欧盟《2014/34/UE》ATEX防爆条例的型号


Item 153黄铜球阀 - 特性 -

​​​​

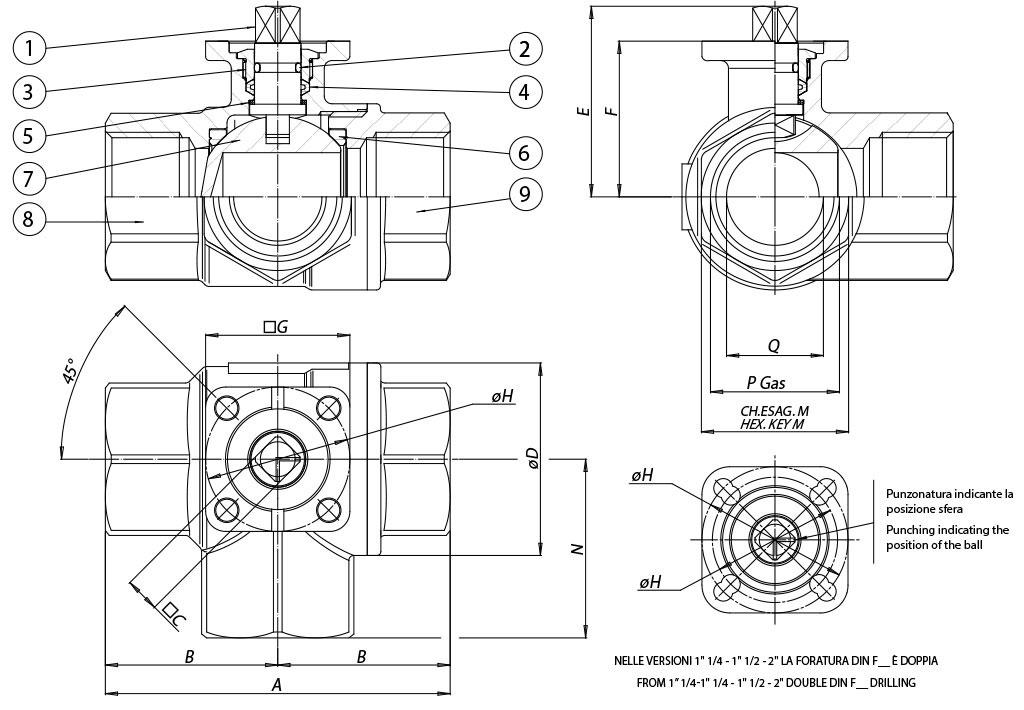

尺寸规格
尺寸
A
B
□C
øD
E
F
□G
øH
øL
ch.M
N
P
Q
DN [mm]
[inch]
DN 10
3/8"
69
34,5
9
31,8
38,4
30,5
36
36
5,5
25
33
3/8”
10
DN 15
1/2"
69
34,5
9
31,8
38,4
30,5
36
36
5,5
25
33
1/2”
15
DN 20
3/4"
77
38,5
11
40
47,1
36,3
36
36
5,5
31
38
3/4”
20
DN 25
1"
89
44,5
11
48
50,9
40,2
36
36
5,5
38
46
1”
25
DN 32
1" 1/4
103
51,5
11
60
62,5
51,5
42
36/42
5,5
47
54
1" 1/4
32
DN 40
1" 1/2
114
57
11
70,6
69
58
42
36/42
5,5
54
61
1" 1/2
40
DN 50
2"
134
67
11
86,5
76,3
65,3
46
42/50
5,5/6,5
66
73
2”
50

Item 153黄铜球阀 - 物料 -

材质
1
阀杆
黄铜
EN 12164 CW614N
2
O 形圈
FKM

3
密封顶环*
黄铜
EN 12164 CW614N
4
 阀杆密封件
P.T.F.E.

5
抗磨环
P.T.F.E.

6
侧密封件
P.T.F.E.

7
球体
硬镀铬黄铜
EN 12164 CW614N
8
阀体*
黄铜EN 12165 CW617N
9
螺纹母头*
黄铜
EN 12165 CW617N
* 外表面处理：亮光镀镍

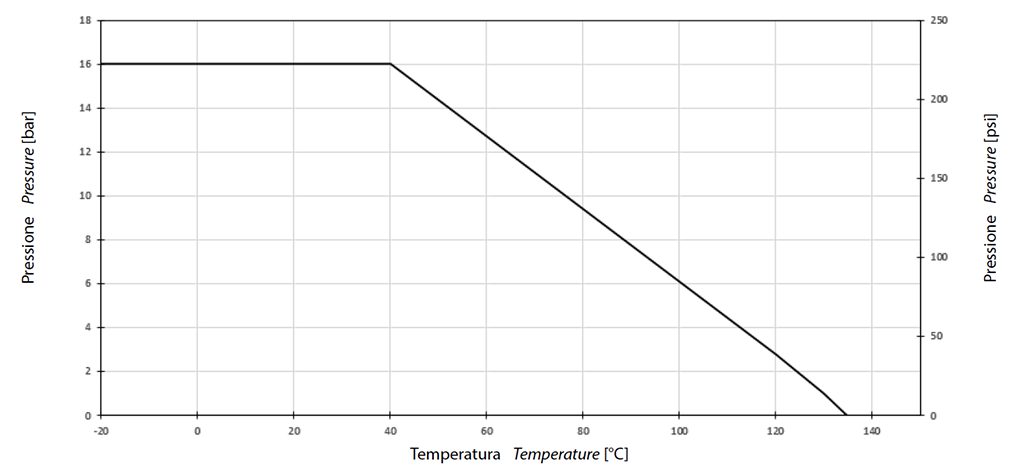

压力/温度图表

Item 153黄铜球阀 - 图表和起动扭矩 - 压力/温度图表

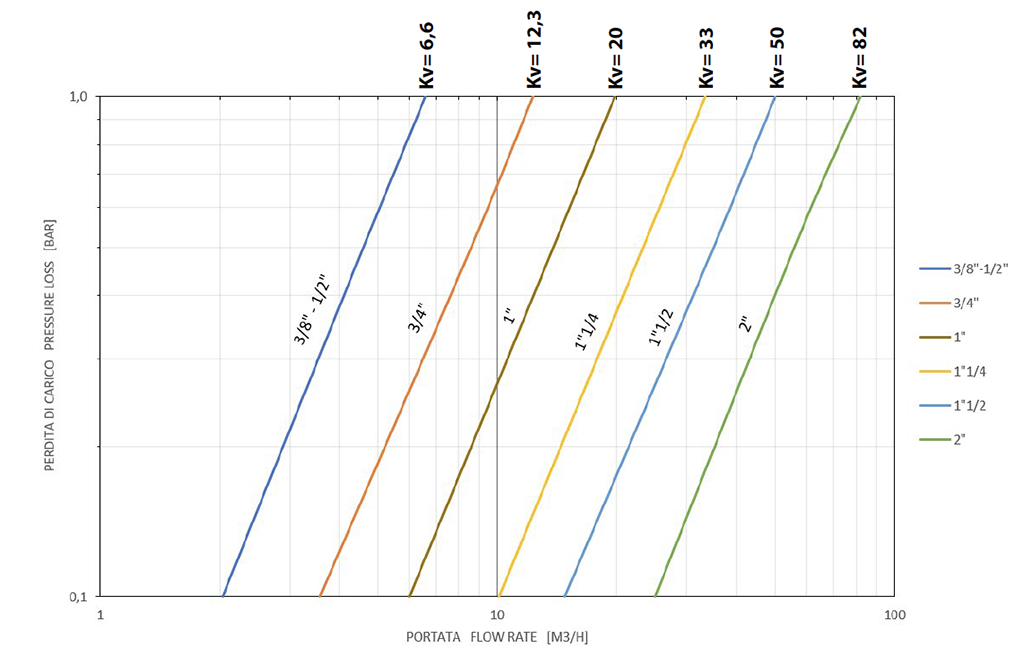

流量/压力损失图表和公称系数Kv

Item 153黄铜球阀 - 图表和起动扭矩 - 流量/压力损失图表和公称系数Kv

流量系数Kv的数值等于压降为1 bar时的流量值（单位为m3/h，水温为15℃）。

起动扭矩(Nm)
尺寸
DN 10
3/8"
DN 15
1/2"
DN 20
3/4"
DN 25
1"
DN 32 1"1/4
DN 40 1"1/2
DN 50
2"
PN 16 bar
4
5
7
10
14
19
27



扭矩值可能因温度和流体类型的影响而出现变化。纳入考虑的安全因子为1.4。

在频繁开闭的循环条件下，操纵扭矩可能会略低于初始扭矩。后文中列示的执行器/阀门装配以平均温度下截止洁净的液体或气体时为准。欲了解详情或其他应用方式，请联络我司的销售部门。

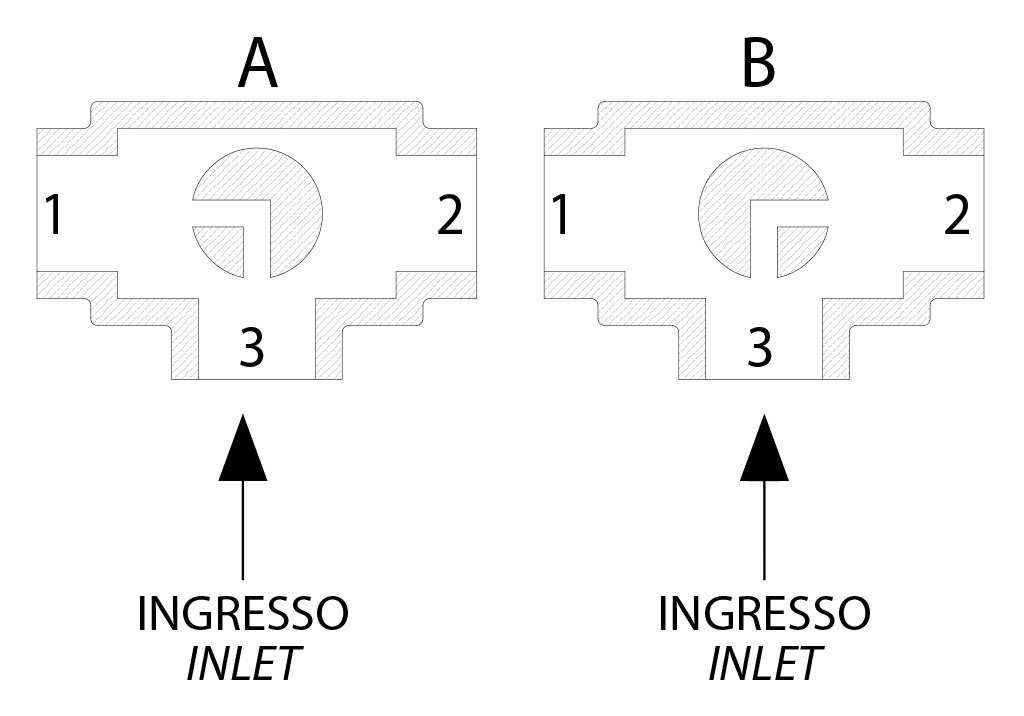

“L”形球体示意图

注意：
执行器SR常闭时，球体的待命位置必须为“A”。
执行器SR常开时，球体的待命位置必须为“B”。

从上面看

Item 153黄铜球阀 - 规格 - 从上面看
